36 Mapas da Prancha EstruturalDa fundação ao corte e dobra do aço
Veja o detalhe do projeto, entenda onde cada indicação aparece na peça e acompanhe os pontos de conferência.
36 mapas + 3 bônus de consulta
36 Mapas Visuais
da Prancha Estrutural
Leia os números e as letras do projeto e saiba o que conferir na armação antes de concretar. São 36 mapas com o desenho da prancha, a peça em 3D e a leitura explicada, lado a lado.
- Da fundação ao corte e dobra do aço
- PDF no celular, tablet e computador
- 36 situações explicadas visualmente
- Consulte offline ou imprima
36 mapas + 3 bônus por R$ 37,00 · pagamento único
COMO FUNCIONA
Da linha no papel
à peça na sua frente.
Abra o mapa da peça que você está lendo. A explicação segue sempre o mesmo caminho.
- Na prancha: reconheça o detalhe que aparece no projeto.
- Peça em 3D: visualize o que aquele desenho representa.
- Leia assim: entenda as indicações, uma por uma.
- Conta rápida: acompanhe o exemplo apresentado no mapa.
- O erro caro: identifique a confusão que merece atenção.
- Confira: leve os pontos de leitura para a conferência.
O QUE VOCÊ VAI RECEBER
O projeto na mão.
A explicação do lado.
36 mapas para consultar quando surgir a dúvida na obra, mais três bônus de apoio. Tudo em PDF, para abrir no celular ou imprimir.
3 bônus de consultaIncluídos nos R$ 37
Tabela de Bolso do Aço, Dicionário da Prancha A–Z e Fórmulas de Bolso para apoiar a leitura e as contas.

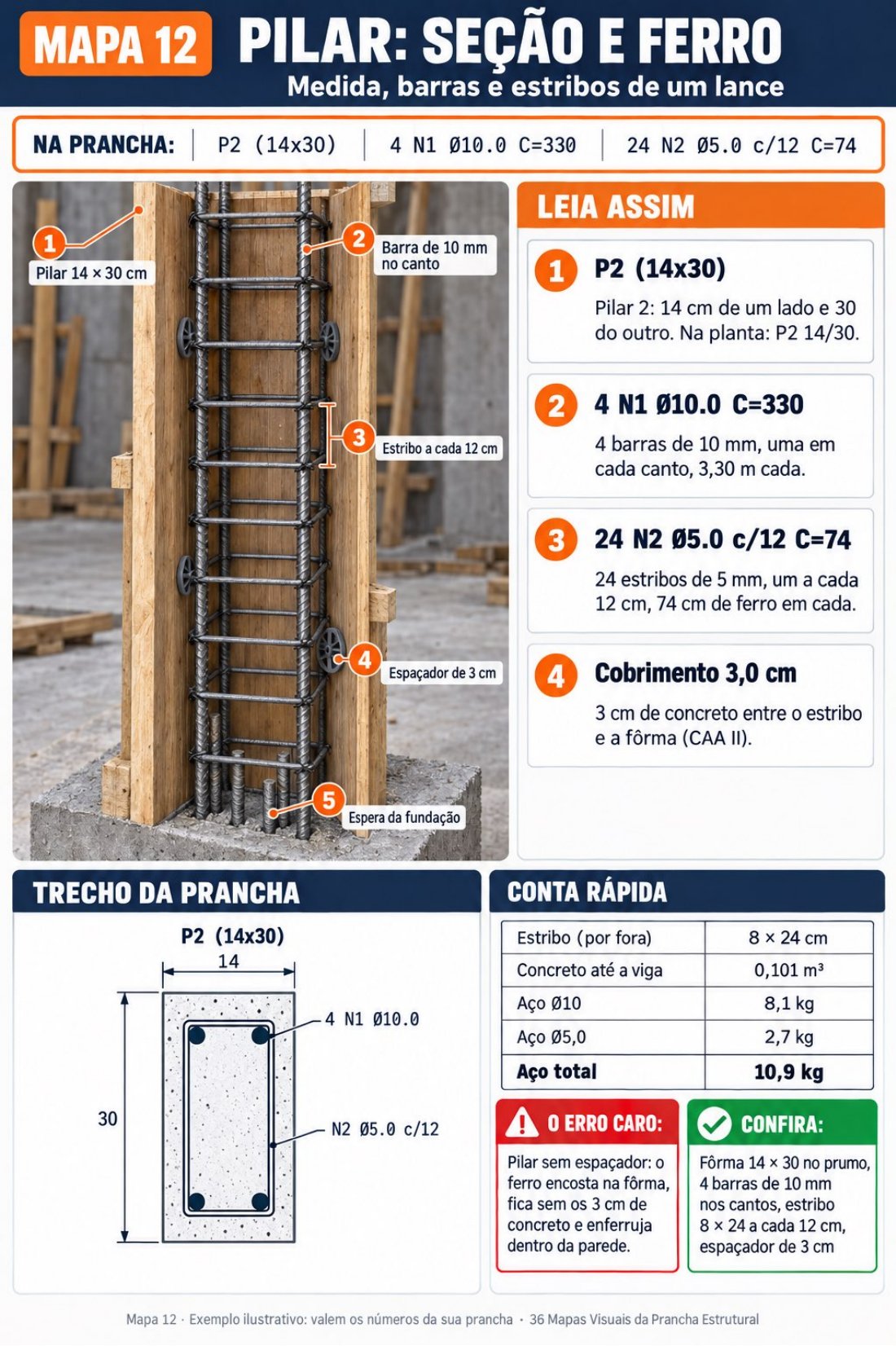

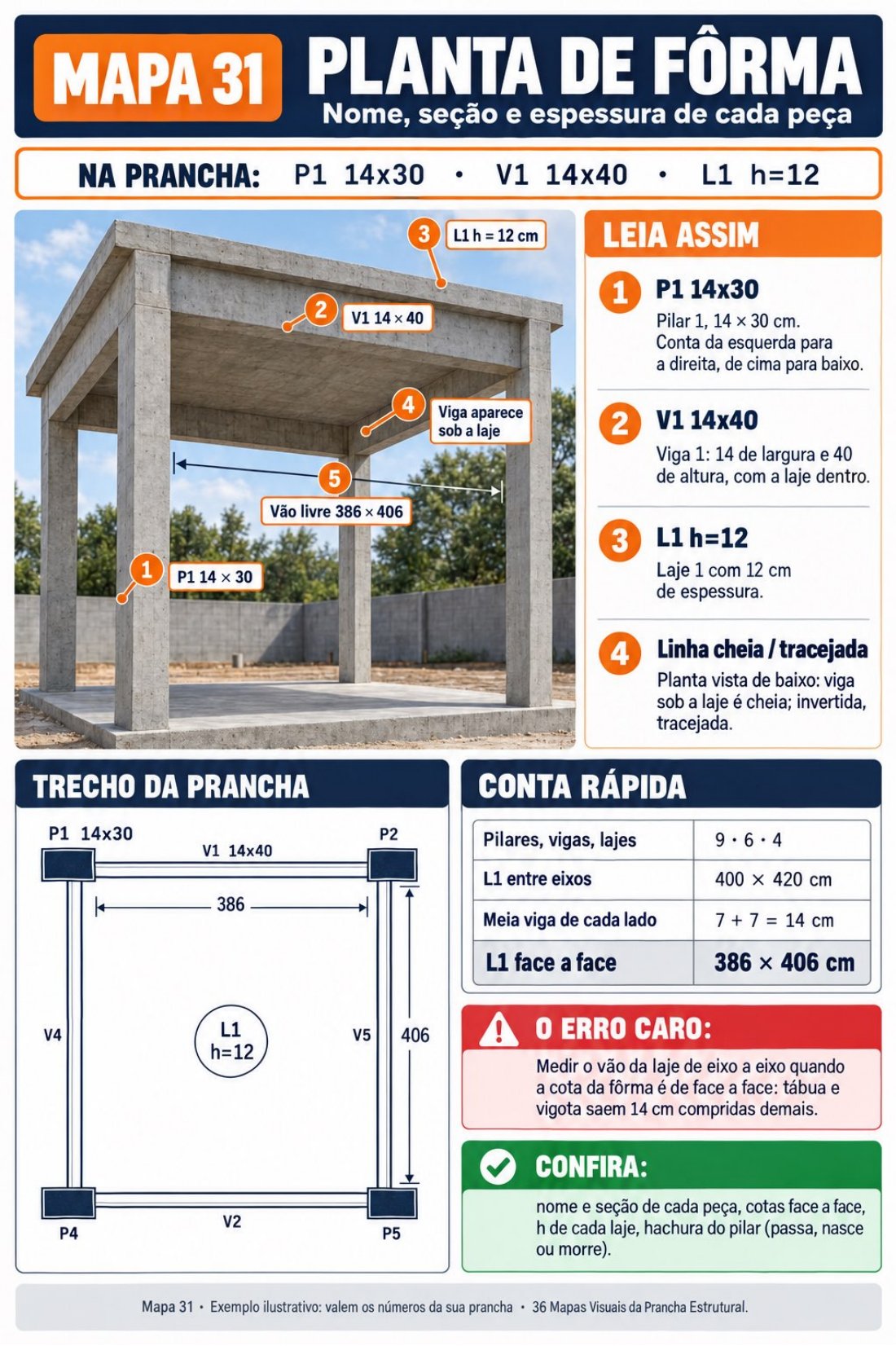

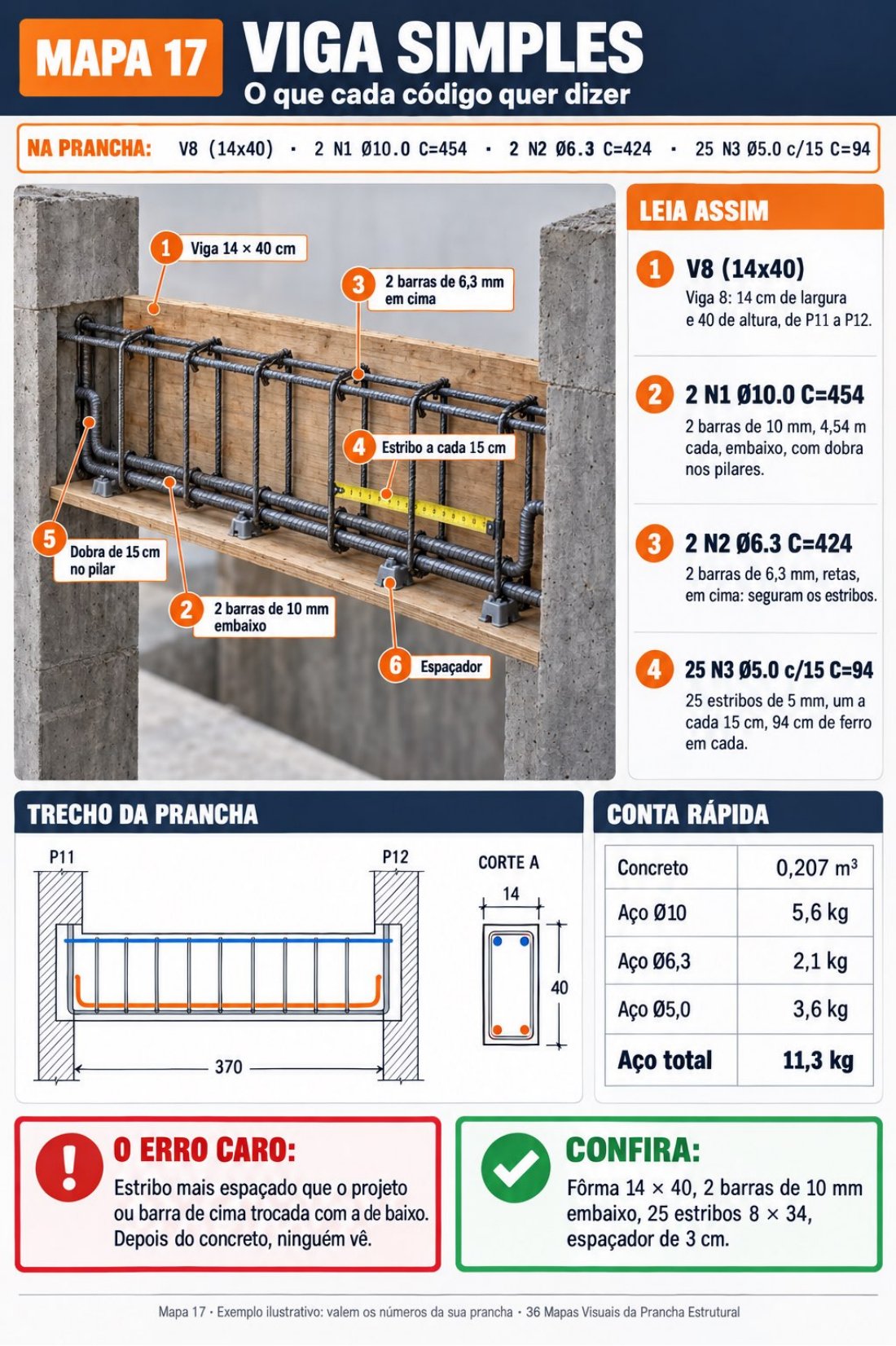

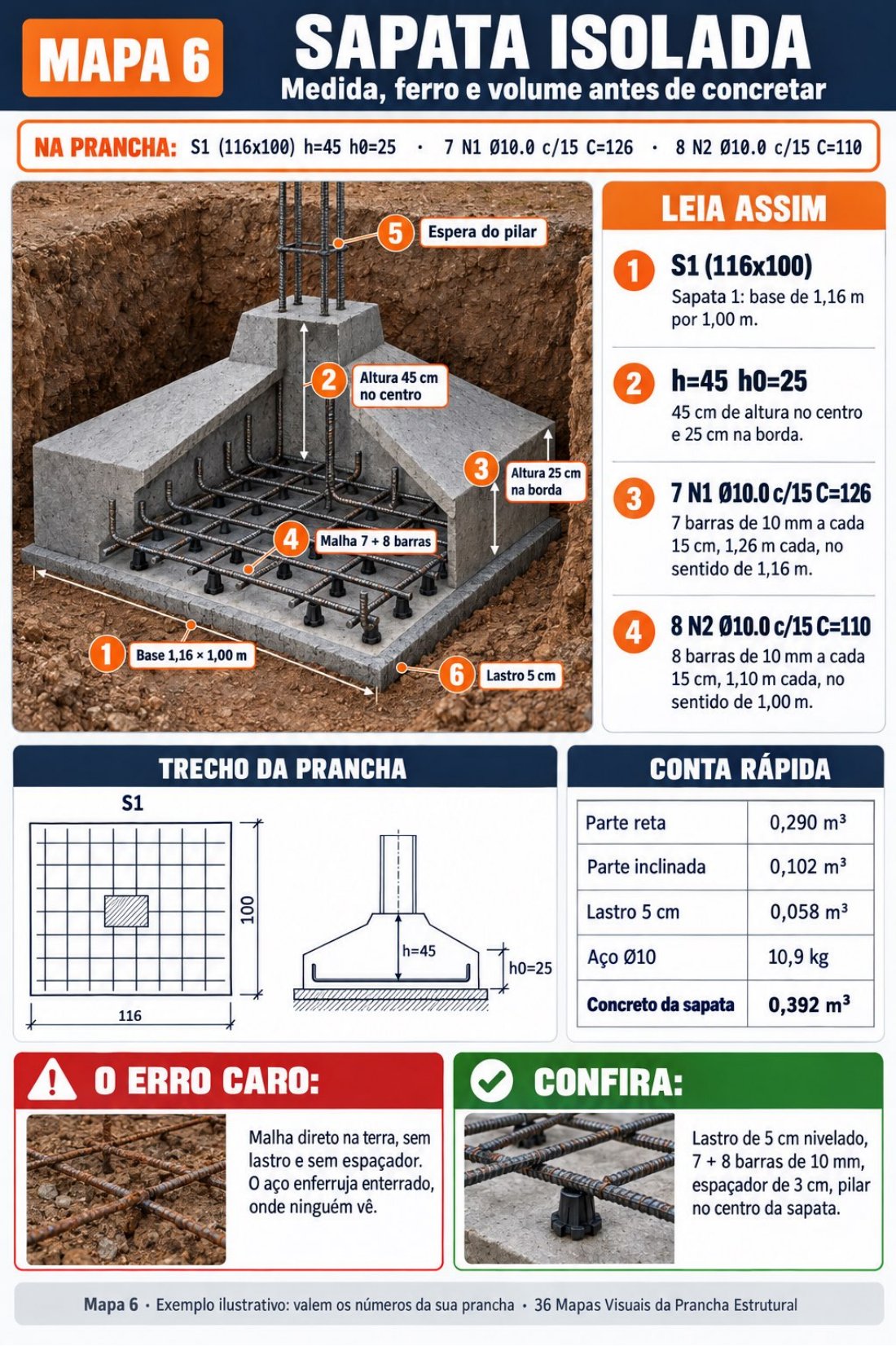

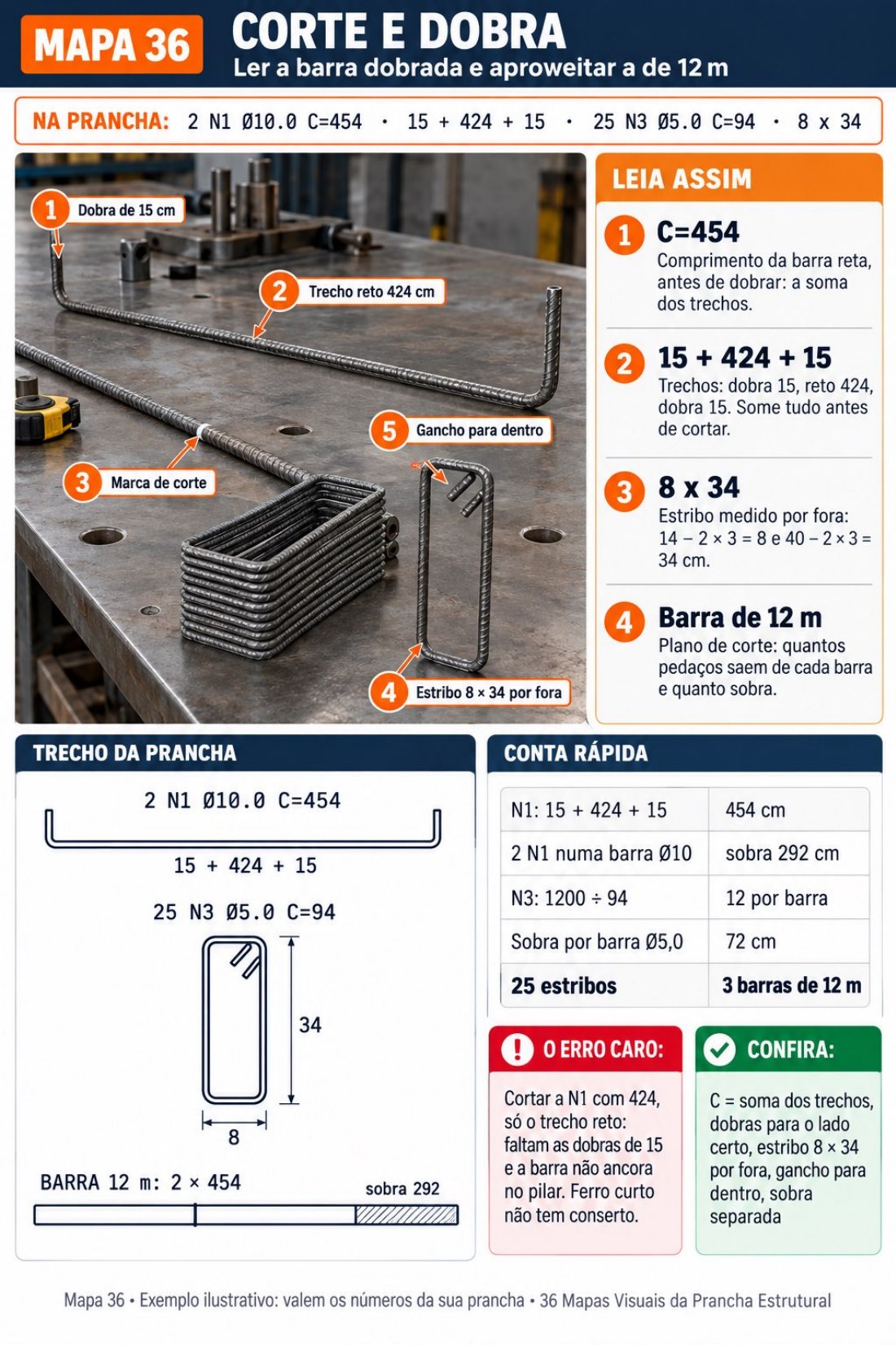

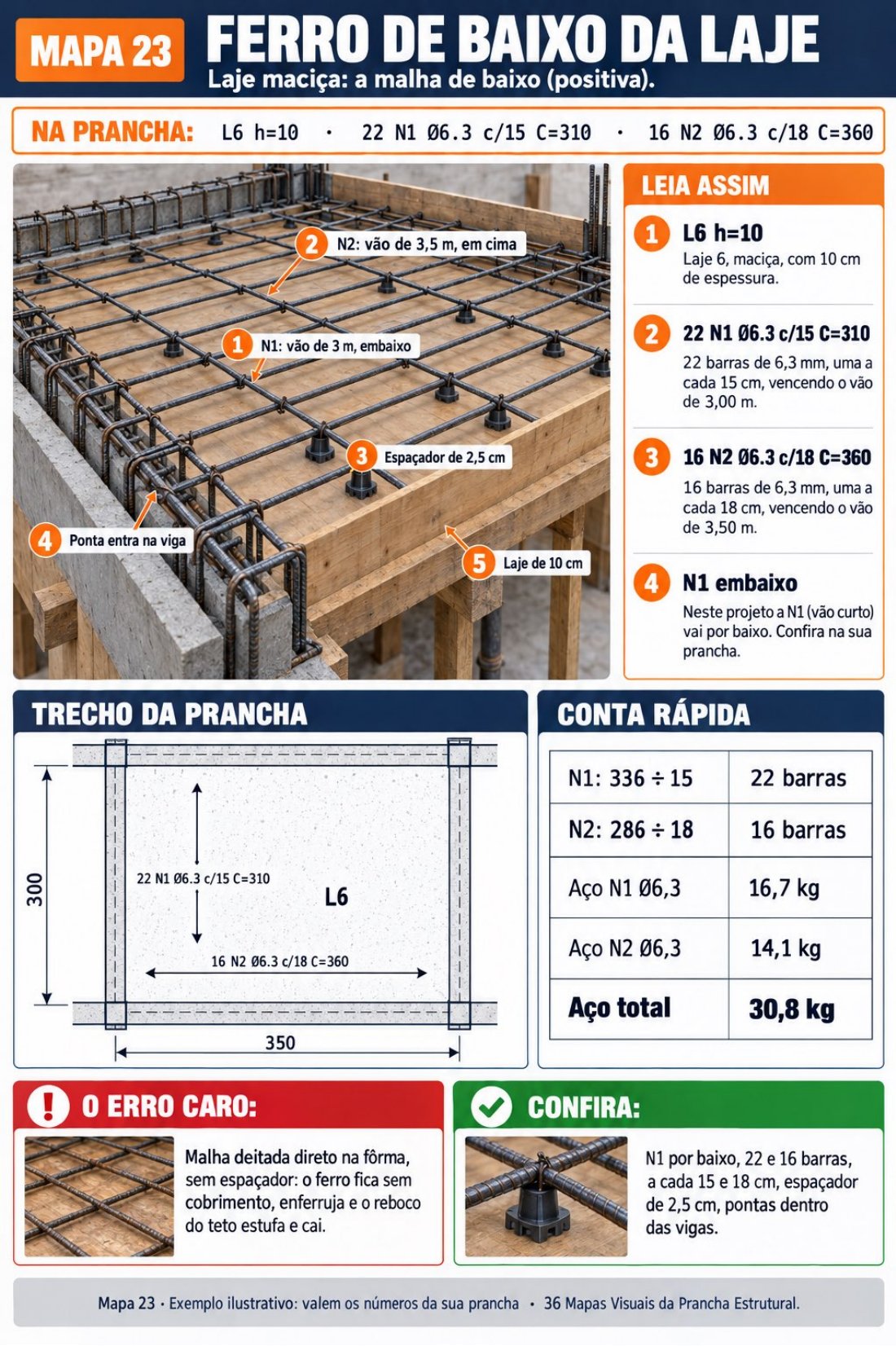

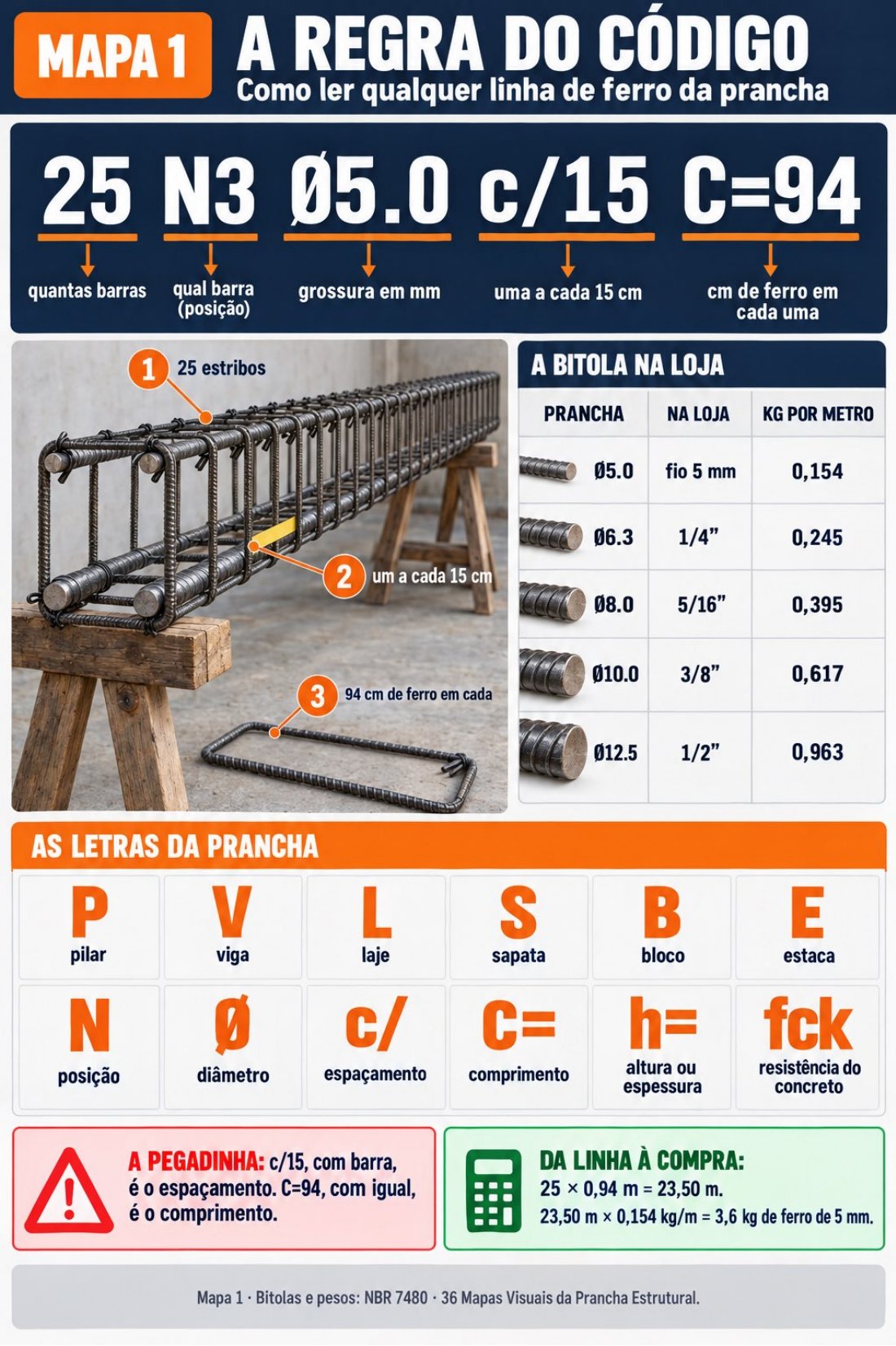

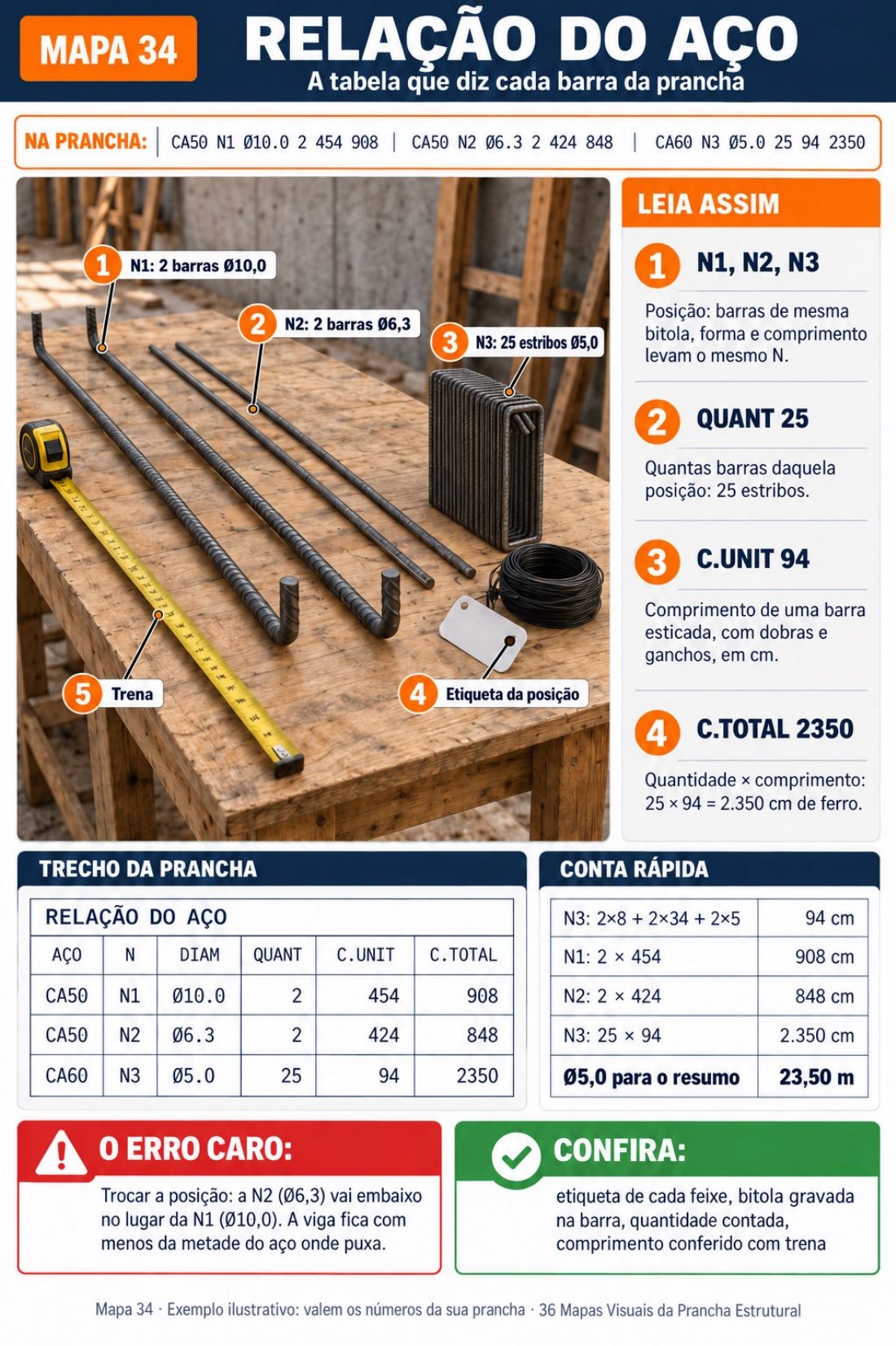

Estas são páginas reais do material. Toque em um mapa para ampliar.
O MESMO PROJETO. DUAS FORMAS DE LER.
A equipe pergunta sobre o projeto.
Você sabe onde conferir?
Qual é a sapata? Onde entra esse ferro? O que esse número indica?
São dúvidas que aparecem com a prancha aberta e o serviço acontecendo.
× LEITURA NO IMPROVISO
Você olha a ferragem.
Mas não sabe o que comparar.
- 01Números e letras ainda confundem
Você encontra a viga no projeto, mas trava na posição, na quantidade ou no comprimento das barras.
- 02Procura uma explicação solta
Um vídeo, uma imagem, uma resposta que nem sempre mostra aquela situação.
- 03A equipe espera uma resposta
Você precisa conferir o serviço, mas ainda não conseguiu interpretar o detalhe do projeto.
O PROBLEMAA dúvida pode virar atraso e retrabalho.
✓ CONSULTA COM OS MAPAS
Você localiza o detalhe.
E sabe o que ele pede.
- 01Abra o mapa da peça
Localize a situação pelo sumário clicável do PDF.
- 02Relacione a prancha à peça em 3D
Siga os marcadores e a explicação de leitura.
- 03Volte ao seu projeto com um roteiro
Use os pontos de conferência e esclareça divergências com o responsável técnico.
O CAMINHO COM OS MAPASLeia. Visualize. Confira.
Entenda o projeto antes de conferir a armação.
Do número na prancha à peça que está sendo montada.
CONTEÚDO
A prancha organizada
em 9 partes.
Dos primeiros símbolos ao pedido de barras de aço.
- Comece aqui
Códigos, símbolos, abreviações, notas gerais e carimbo.
- Locação
Planta de locação, cotas acumuladas e centro do pilar.
- Fundação
Sapatas, estacas, blocos, baldrame e arranque do pilar.
- Pilares
Estribos, emendas, início e fim do pilar e quadro de pilares.
- Vigas
Vigas simples, contínuas e em balanço, apoios e cruzamentos.
- Lajes
Maciça, treliçada, balanço, escoramento, rebaixos e furos.
- Escada
A leitura da escada e dos detalhes da sua armação.
- Planta de fôrma
Posição das peças, níveis, cotas de topo e cortes.
- Aço
Relação do aço, peso, barras de 12 m, corte e dobra.
Ver a lista dos 36 mapasTodo o conteúdo do material principal
Mapa 01A regra do código
Mapa 02Símbolos e abreviações do desenho
Mapa 03Notas gerais e carimbo
Mapa 04Planta de locação
Mapa 05Cotas acumuladas e centro do pilar
Mapa 06Sapata isolada
Mapa 07Sapata corrida
Mapa 08Estaca (escavada/broca)
Mapa 09Bloco sobre 1 e sobre 2 estacas
Mapa 10Viga baldrame
Mapa 11Espera (arranque) do pilar na fundação
Mapa 12Pilar
Mapa 13Estribos do pilar
Mapa 14Emenda por traspasse no pilar
Mapa 15Pilar que nasce e pilar que morre (início e fim do pilar entre pavimentos)
Mapa 16Tabela (quadro) de pilares
Mapa 17Viga simples (bi-apoiada)
Mapa 18Viga contínua
Mapa 19Ferro de cima no apoio (armadura negativa)
Mapa 20Cruzamento de vigas
Mapa 21Viga em balanço
Mapa 22Viga com furo para passagem de tubo
Mapa 23Laje maciça
Mapa 24Laje maciça
Mapa 25Laje treliçada
Mapa 26Laje em balanço (sacada)
Mapa 27Escoramento da laje
Mapa 28Rebaixo, furo e shaft na laje
Mapa 29Escada
Mapa 30Escada
Mapa 31Planta de fôrma
Mapa 32Níveis e cotas de topo na planta de fôrma
Mapa 33Cortes da planta de fôrma
Mapa 34Relação do aço
Mapa 35Resumo do aço em kg e o pedido de barras de 12 m
Mapa 36Corte e dobra
PARA QUEM ESTÁ NA OBRA
A equipe espera.
Você trava na prancha.
O mestre pergunta. Você olha os números, as letras e a ferragem — e não sabe o que responder. Um palpite pode virar retrabalho.
Abra o mapa da peça, entenda o desenho e saiba o que conferir. Antes de o concreto esconder o erro.
Para quem está começando na obra ou quer entender o projeto de ferragens.
3 BÔNUS INCLUSOS
As consultas que acompanham
a leitura da prancha.
Três PDFs para deixar junto dos mapas. Sem custo adicional.
BÔNUS 01 · INCLUSO

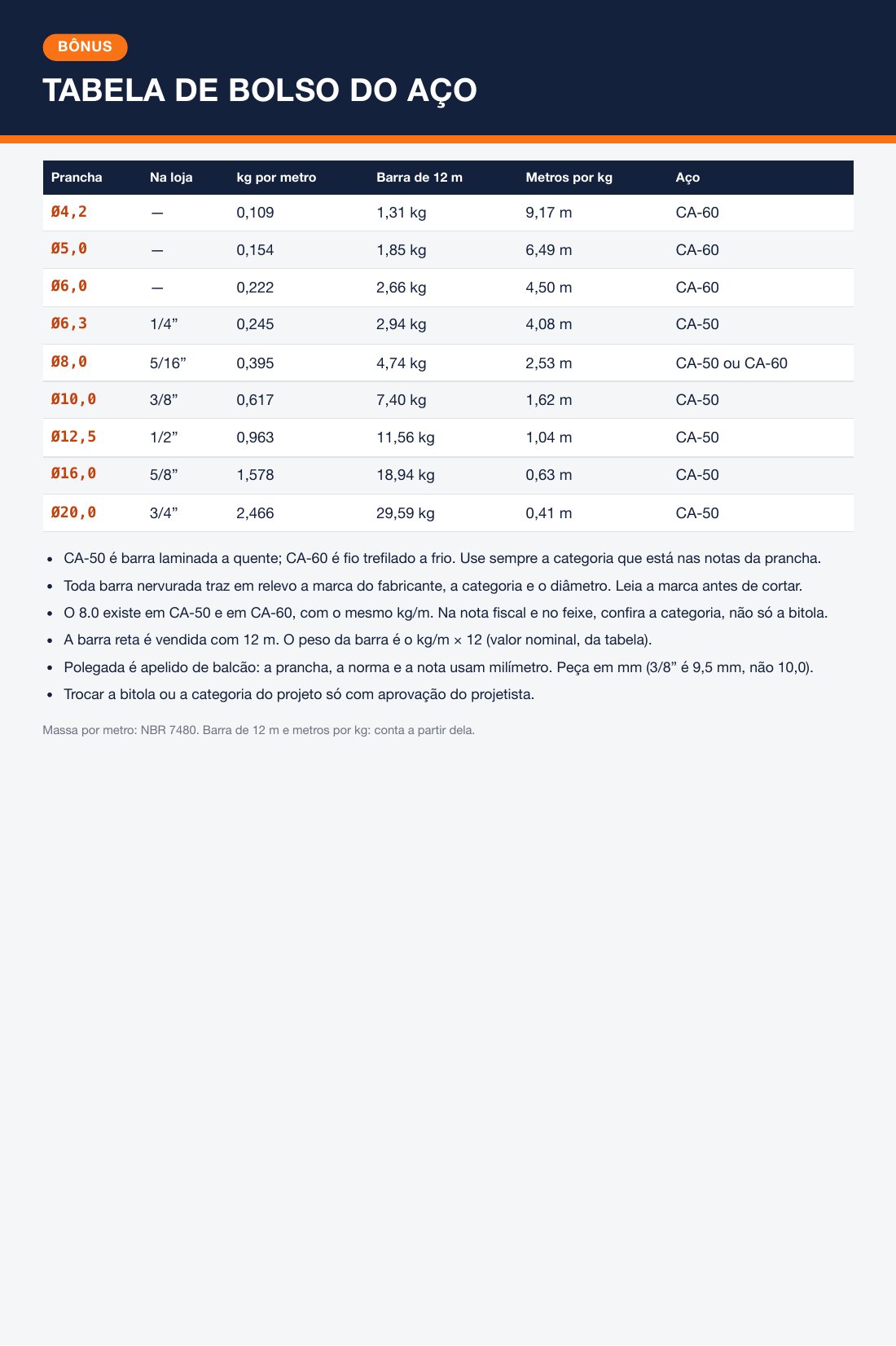

Tabela de Bolso do Aço
Consulte os dados do aço em uma folha de referência, para deixar no celular ou imprimir.
BÔNUS 02 · INCLUSO
Dicionário da Prancha A–Z

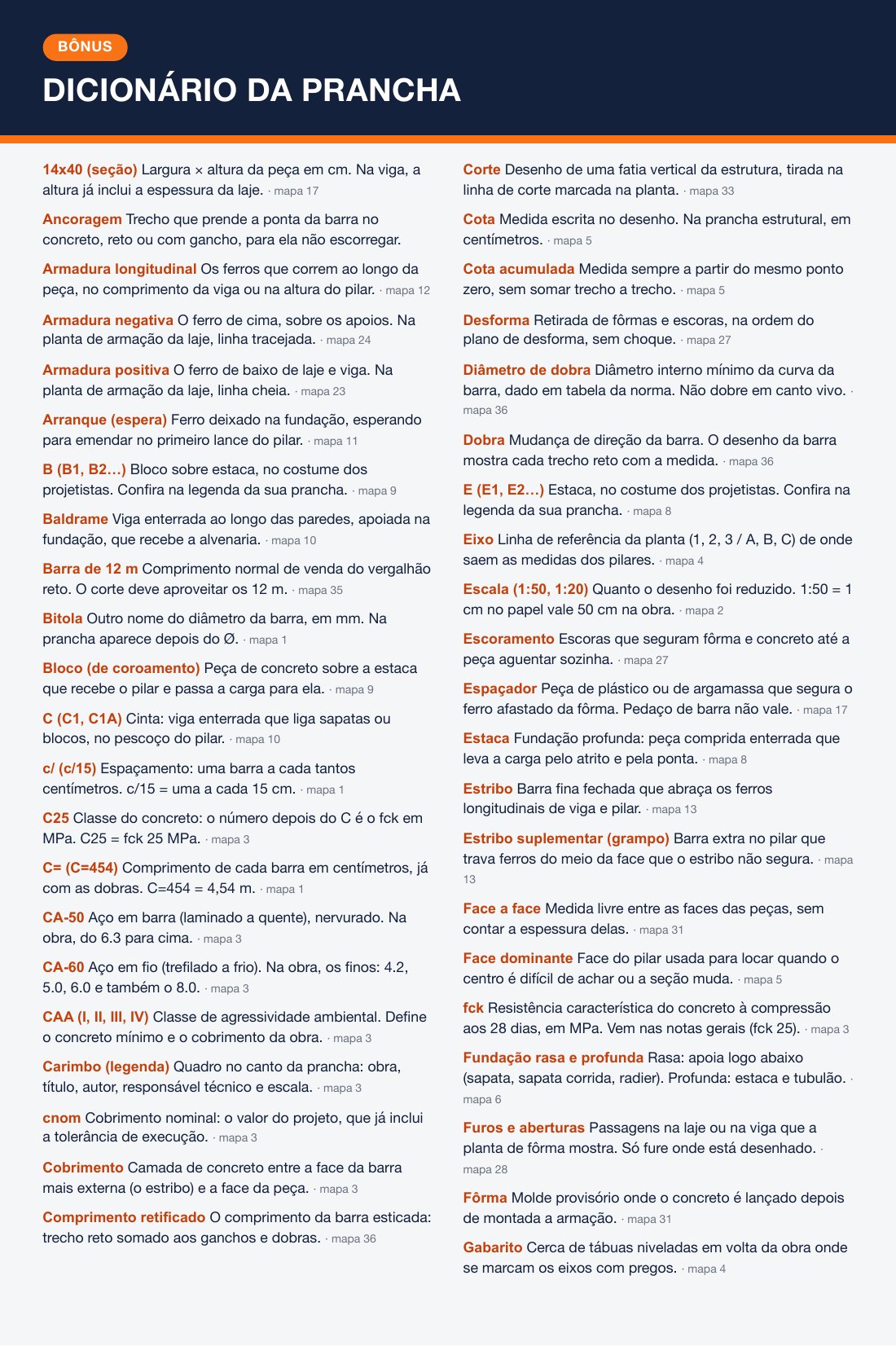

Travou em uma palavra do projeto? Consulte os termos da prancha em ordem alfabética e volte à leitura.
BÔNUS 03 · INCLUSO
Fórmulas de Bolso

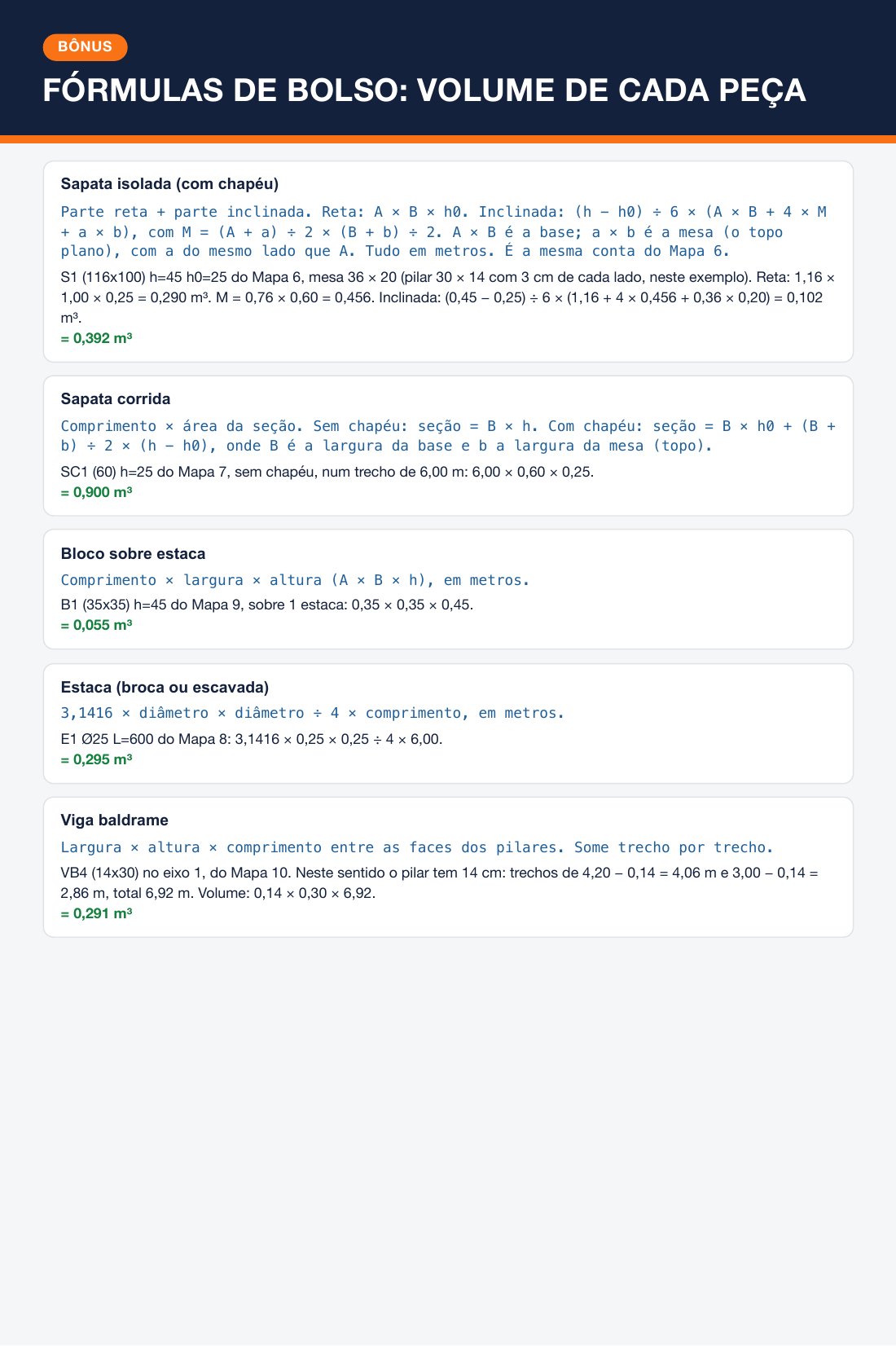

Precisa conferir o volume de uma peça? Tenha as fórmulas reunidas para acompanhar a conta.
36 MAPAS + 3 BÔNUS
Na próxima dúvida da obra,
abra o mapa da peça.
36 Mapas Visuais
da Prancha Estrutural
Uma referência de consulta para casas e sobrados
36 mapas9 partes da prancha+ 3 bônus4 PDFs · 44 páginas
R$37,00
Pagamento único
- 36 Mapas Visuais da Prancha Estrutural
- Sumário clicável para encontrar cada peça
- Tabela de Bolso do Aço
- Dicionário da Prancha A–Z
- Fórmulas de Bolso
- PDFs para consultar no celular ou imprimir
Prévia da página · compra ainda não habilitada
Material digital · consulta offline após baixar · sem mensalidade
ANTES DE COMPRAR
Da prancha à peça.
Tire suas dúvidas.
Estou começando na obra. Vou entender?
O material foi pensado para engenheiros recém-formados, estagiários, técnicos e profissionais de obra que querem melhorar a leitura da prancha. Cada mapa reúne o desenho, a peça em 3D e a explicação de como ler aquele detalhe.
Isso é um curso em vídeo?
É um material digital em PDF. São 36 mapas visuais, mais capa, orientação de uso e sumário clicável. Você consulta a peça de que precisa sem procurar o trecho de uma aula.
Serve para quais obras?
O foco é a leitura de pranchas estruturais de casas e sobrados. O conteúdo está dividido em nove partes, da leitura dos códigos à relação do aço.
Vou aprender a calcular uma estrutura?
O foco é ler o que o projetista desenhou e apoiar a conferência na obra. Os mapas não ensinam dimensionamento e não substituem o projeto específico nem a orientação do responsável técnico.
Consigo usar no celular e sem internet?
Sim. Os arquivos são PDFs que podem ser abertos no celular, tablet ou computador. Depois de baixados, podem ser consultados sem internet. Você também pode imprimir as páginas.
O que vem nos R$ 37?
O PDF dos 36 Mapas Visuais da Prancha Estrutural e os três bônus: Tabela de Bolso do Aço, Dicionário da Prancha A–Z e Fórmulas de Bolso. São quatro PDFs, com 44 páginas no total.
As fichas de conferência e os mapas de concreto estão incluídos?
Não. As 12 Fichas de Conferência para Imprimir e os 15 Mapas do Concreto na Obra são materiais adicionais, vendidos separadamente. A oferta desta página inclui os 36 mapas da prancha e os três bônus.
